实验室气路设计与建设是确保实验安全、高效运行的重要环节，需综合考虑气体性质、使用需求、安全规范及长期维护等因素。以下为关键要点总结：
一、设计原则 1. 安全性优先 - 针对易燃、易爆、有毒气体，需配备独立气瓶间（通风良好、远离火源），并设置泄漏报警、自动切断装置。 - 高压气体管道需采用耐腐蚀材质（如316不锈钢），避免使用铜质管道输送乙炔等活性气体。 - 气路走向避开高温、振动区域，避免交叉污染。 2. 模块化与扩展性 - 预留备用管道接口，方便未来新增气体种类或设备。 - 采用标准化组件（阀门、接头），降低维护难度。
3. 经济性 - 集中供气系统初期投入较高，但长期维护成本低，适合多设备共用气体；分散供气适合单一或小规模需求。
二、核心系统设计
1. 供气方式

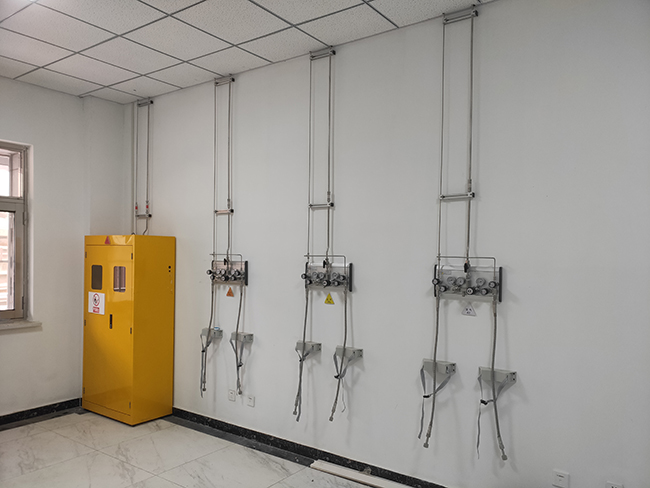

- 集中供气：通过汇流排将气瓶组气体统一减压后输送至实验室，适合常用气体（如氮气、氧气）。
- 分散供气：气瓶直接连接设备，适用于稀有或特殊气体（如氦气、氢气）。
2. 管道系统
- 管材选择：
- 惰性气体：无缝钢管或铜管；
- 腐蚀性气体：聚四氟乙烯（PTFE）内衬管；
- 高压气体：316不锈钢管。
- 管道标识：明确标注气体名称、流向、压力等级。
3. 压力控制与过滤
- 多级减压：主减压阀（气瓶端）+ 终端减压阀（设备端）。
- 气体过滤：配置精密过滤器（0.1-0.01μm）去除颗粒杂质。
4. 安全监测
- 泄漏检测：在气瓶间、管道密集区安装气体探测器（如催化燃烧式、半导体式）。
- 紧急切断：与通风系统、消防联动，发生泄漏时自动关闭气源。
三、施工与验收
1. 施工要点
- 管道焊接：采用氩弧焊或轨道焊，避免杂质残留。
- 吹扫与试压：用高纯氮气吹扫管道，进行气密性测试（保压24小时，压降＜1%）。
- 接地措施：管道系统需可靠接地，防止静电积聚。
2. 验收标准
- 符合《建筑设计防火规范》（GB 50016）、《实验室变配电设计规范》（GB 50449）等法规。
- 压力测试、泄漏检测、报警系统功能正常。
四、维护管理
1. 定期检查
- 每月检查阀门、压力表、过滤器状态，记录压力变化。
- 每半年对管道进行泄漏检测（肥皂水法或仪器检测）。
2. 气瓶管理
- 气瓶分类存放，空瓶与实瓶分区标识。
- 气瓶使用周期记录，避免超期服役。
